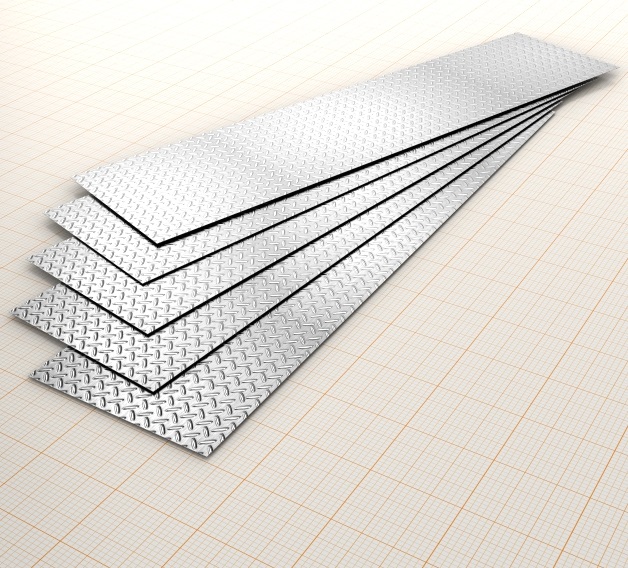

Рифленый лист

Цена от 40880 руб/тн

Регламентирующие документы

Производство горячекатаного рифленого листа с ромбовидными или чечевичным рисунком на одной из сторон регламентировано следующими государственными стандартами:

• ГОСТ 8568-77 – технические условия,
• ГОСТ 380 – требования к составу стали.

Сортамент

Сортамент, как это бывает в большинстве других случаев, не выделен в отдельный государственный стандарт и задается таблично непосредственно в ГОСТ 8568-77.

Вся масса выпускаемого проката делится на несколько видов. Принадлежность отражается в маркировке.

По толщине:

• А – высокой точности,
• В – нормальной точности.

По характеру рисунка:

• с ромбовидным рифлением,
• с чечевичным.

Основные размеры могут принимать следующие значения.

Для листов с ромбовидным рисунком:

• толщина основания листа: 2,5-12 мм,
• ширина листа: 600-2200 мм,
• длина: 1400-8000 мм,
• ширина основания рифелей: 5 мм,
• угол при вершине рифелей: 28°,
• масса 1м²: 21-99,3 кг.

С чечевичным:

• толщина основания листа: 2,5-12 мм,
• ширина листа: 600-2200 мм,
• длина: 1400-8000 мм,
• ширина основания рифелей: 3,6-6 мм,
• угол при вершине рифелей: 45°.
• масса 1м²: 20,1-96,8 кг.

Высота рисунка обоих видов листа должна составлять от 0,1-0,3 толщины основания, но не менее 0,5 мм. Подробные значения основных размеров, включая предельные отклонения, указаны в таблице в ГОСТ 8568.

Производство

Прокат изготавливается стандартным методом горячей прокатки на прокатных станах из стали марок Ст0, Ст1, Ст2, Ст3, Ст3сп, Ст3пс или других по требованиям заказчика. Химический состав сырья должен соответствовать требованиям ГОСТ 380-2005.

Выпуск готовых изделий производится в:

• листах с обрезкой с 4 сторон,
• рулонах с катаными продольными кромками или без них.

При этом на поверхности изделий должны отсутствовать раковины-вдавы, раковины от окалины, трещины и загрязнения. На кромках не допускаются расслоения, а зазубрины (при наличии необрезанных кромок), не должны выводить основную плоскость листа за пределы допустимых размеров.

Приемка готового проката осуществляется партиями из рифленых листов одного вида (определение и требования к партии – ГОСТ 14637-89). Для проведения испытаний и выявления соответствия установленным требованиям из каждой партии выбирается 2 листа или 1 рулон.

Варианты маркировки

• Лист чечевица А-К-ПУ-5,0х1500х3000 Ст3пс ГОСТ 8568-77
• Лист ромб В-К-ПУ-12х1500х6000 Ст3 ГОСТ 8568-77

Требования к нанесению маркировки, упаковке готового листа, его хранению и транспортировке указаны в общем для металлоконструкций ГОСТ 7566-94.

Использование

В отличие от обычного горячекатаного стального листа с гладкой поверхностью, лист рифленый используется не слишком широко. Однако в ряде случаев за счет фактуры поверхности его установка является гораздо более приоритетной.

Чаще всего он применяется в строительстве – в металлоконструкциях, поверхность которых может оказаться скользкой в период эксплуатации. В частности из него изготавливаются ступени и пролеты металлических лестниц, полы лифтовых кабин, сходни, мостки, пандусы, трапы, а также им укрываются перекрытия на производственных объектах, где другие варианты покрытия могут привести к травмам. Подобные решения устанавливаются на нефтяных платформах, гидроэлектростанциях, в шахтах и на других объектах.

Среди других вариантов применения следует выделить:

• укрепление стен перед штукатурными работами,
• использование в качестве кровли,
• изготовление декоративных архитектурных элементов,
• застил дна транспортировочной тары для уменьшения скольжения груза при перевозке,
• изготовление элементов ограждений.
